一、水封焊接閘閥 產品特點及用途
1、水封閘閥的閥蓋填料室具有水密封結構。
2、DS/Z型水封焊接閘閥系列采用雙閘板雙向彈性密封，啟閉輕便、密封良好。
3、法蘭式水封閘閥結構簡單、緊湊合理、檢修方便、使用時間長。
4、在管路上作啟閉裝置用，需要處于全開或全閉狀態，不得用于調節流量。
5、水封閘閥連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
6、DS系列水封閥門適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體的管路上作啟閉裝置用，適用于火電廠汽機真空冷凝系統。
7、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
8、結構簡單，緊湊合理，檢修方便，使用時間長，造型美觀。
|
|
|
DS/Z64H水封焊接閘閥
|

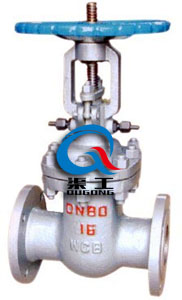

DS/Z44H法蘭式水封閘閥
|
二、水封焊接閘閥 主要性能規范
|
檢驗項目
|
公稱壓力PN/MPa
|
|
試驗壓力
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體強度試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
0.5～O.7
|
三、水封焊接閘閥 使用范圍
|
產品類別
|
適用溫度/℃
|
適用介質
|
|
碳鋼型(C)
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
|
|
合金鋼(I)
|
≤540
|
四、水封焊接閘閥 主要零件材料
|
產品類型
|
零件名稱
|
|
材質分類
|
閥體、閥蓋、支架
|
閥桿
|
閘板、閥瓣、密封面
|
閥座密封面
|
閥桿螺母
|
填料
|
|
碳鋼型
|
WCB 25
|
1Crl3 或2Crl3
|
Crl3型不銹鋼或硬質合金
|
不銹鋼
|
鋁青銅
|
柔性石墨
|
|
合金鋼
|
WC6 Cr5M01
|
38CrMoAlA 20CrlM01VA
|
鈷基合金
|
硬質合金
|
五、水封焊接閘閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
